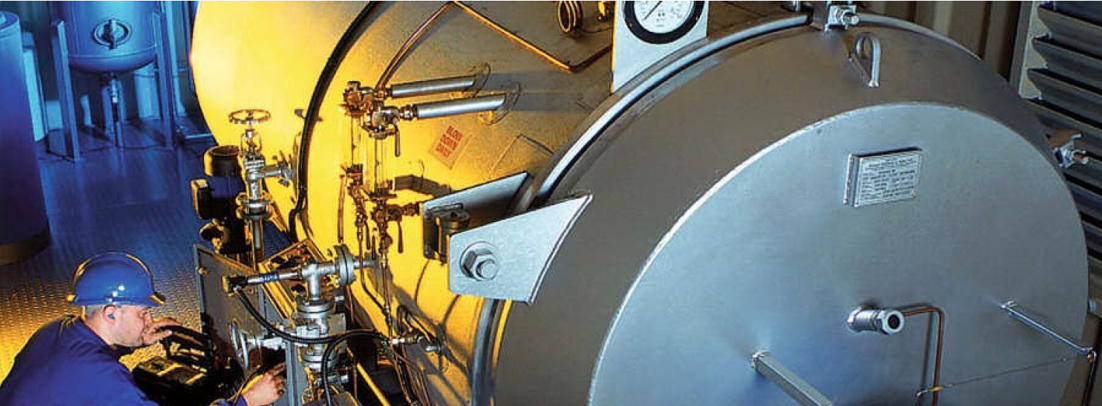

--蒸汽鍋爐監測系統帶來的成功--
通常一個蒸汽鍋爐每年消耗的燃料成本是初始固定資產投資的數倍。也就是說，往往一座鍋爐的投資成本比鍋爐年燃料消耗成本的五分之一還低。因此，鍋爐效率上差之毫厘，到燃料消耗上就謬以千里也。
挑戰
對鍋爐和整個蒸汽系統持續的監測是提升系統性能的前提和關鍵，同時也能在早期階段發現系統異常變化。
解決方案
設計正確的KPI(關鍵績效參數）可以幫助我們正確地評估以下情形：
? 蒸汽鍋爐效率
? 蒸汽系統平衡(質量、焓值)和泄漏
? 單位能耗
正確的KPI是能源管理和成本降低的前提條件。我們的能源和數據管理設備(無紙記錄儀）采集、儲存并且顯示計算KPI所需的所有相關能源數據。
1. 鍋爐效率
蒸汽鍋爐的經濟性評估應該綜合評估包括鍋爐的技術設計特點、功能特點、維護要求以及燃料要求等?；谝陨系脑u判標準，要想持續降低成本就要首先實現對燃料消耗和鍋爐效率
的實時監測。
簡單來說，鍋爐效率揭示了制造蒸汽過程中輸入能量和輸出能量之差。鍋爐效率計算考慮了鍋爐內熱交換的有效性、熱輻射散失、熱對流散失和煙氣熱損等因素，因此它可以用來：
? 獲得燃料和蒸汽消耗使用的透明度。
? 發現，量化和識別蒸汽系統的各處蒸汽損耗和泄漏
? 進行蒸汽鍋爐和蒸汽使用單元的標桿對照和優化蒸汽的使用
? 最小化維護保養費用和停工時間
? 驗證余熱再利用的投資收益
? 評估鍋爐的最高效運行負荷
要計算目前鍋爐的效率，首先得知道他們目前的真實性能參數。這就需要非常精確和高可重復性的測量值，包括蒸汽輸出量、循環水焓值以及燃料的焓值。我們使用鍋爐廠商推薦的輸入/輸出方法來基于IAPWS-IF97標準計算每個熱值。除了標準值以外，采用多參數儀表提供更多的過程信息從而帶來附加價值，比如：液態燃料的密度和黏度、生物燃料的甲烷、補給水的pH/氧氣/總?cè)芙夤腆w(TDS)等等。
2. 蒸汽系統平衡和泄漏
除了蒸汽制造過程的效率，另外還有一點也非常重要，那就是確保蒸汽的能量用在該用的地方。然而通常情況下總有很大一部分蒸汽的能量由于保溫層不好或者泄漏等原因被白白損失掉了。蒸汽系統的泄漏點基本上集中在閥桿、管道連接處、減壓閥、過程連接法蘭和不合格
的疏水閥等。因此，在蒸汽系統管路設定一些不同的測量點可以做到:
? 及時（實時）探測到管路上的泄漏（不是在月底或者年底）
? 得出理想的維修時間并且準確預算開支
? 找出保溫層的薄弱點
? 量化并且減少冷凝水的流失
? 可以節省熱能和減少水和化學添
加劑的補充
3. 單位能耗(SEC)
將用能狀況分解到各個區域和工藝段是能源管理體系（比如ISO 50001)的一個關鍵部分，也是能源賬單透明化的一個重要步驟。每生產一個產品所消耗的蒸汽量(SEC)也可以作為優化生產過程的參考。而且單位產品能耗值也是一個衡量產品碳足跡的重要數據。
數據管理設備
數據管理設備無紙記錄儀)采集、儲存并且可視化監視蒸汽系統所需的所有相關能源數據。另外，我們的現場數據管理軟件(Energo)可以非常直觀地將能源數據處理成非常有意義的格式，甚至簡單的報表。
所有可以提供的相關信息：:
? 鍋爐效率
? 燃料和蒸汽消耗
? 泄露損失
? 單位能耗
獲益
監測和分析蒸汽系統可以帶來以下幫助：
? 進行蒸汽鍋爐的標桿對照和優化蒸汽的使用
? 使鍋爐燃料消耗透明化
? 識別鍋爐的理想運行負荷
? 發現，量化和識別蒸汽系統的各處蒸汽損耗和泄漏
? 驗證余熱再利用的投資收益
投資回收期
計算示例:
工況:
? 燃煤或燃?xì)庹羝仩t20噸/小時(10 bar)
? 運行時間：8000小時/年
? 蒸汽制造成本：150元/噸
能量損失來源:
? 蒸汽疏水閥故障導致蒸汽泄漏: 30千克/小時或者240噸/年(通常25%的疏水閥都有各種瑕疵)
? 熱交換表面水垢導致的效率損失:
0.5% = 800噸/年蒸汽(20噸/小時* 8000小時/年中的0.5%)
(通常這種情況降低5%的熱交換效率，制定優化的清潔周期可以降低影響)
投資回收期:
鍋爐效率計算和蒸汽系統平衡需要的所有硬件設備投資額：84,000元
1040噸(=800+240噸/年) * 150元/噸=156000元/年或者13000元/月;
84000元/13000元= 6.46月
投資回收期
小于7個月！
