產品簡介

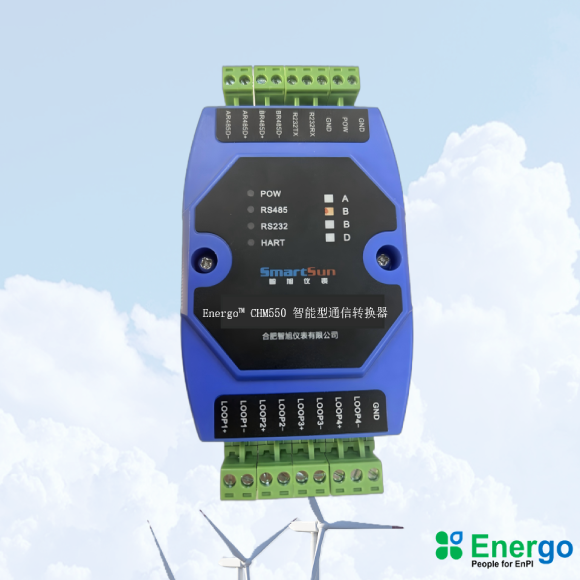

EnergoTMCHM550智能型通信轉換器，CHM550 HART智能轉換器是采用ARM微處理器、HART協議調制解調專用芯片并結合大量的實踐經驗所研發的產品。其按照工業產品要求進行設計，具有很高的可靠性及穩定性。智能轉換器配有標準的RS232接口和RS485接口，能與有HART協議的智能儀表進行數據透明傳輸或者轉換為MODBUS_RTU協議讀取數據，保證數據進行實時傳輸。
HART協議使用Bell202頻移鍵控（FSK）標準，在4～20mA基礎上疊加調制數字信號，使得HART協議儀表在不干擾4～20mA模擬量信號的同時允許數據通訊。CHM550 智能轉換器就是數字信號與模擬信號進行調制解調的智能轉換器。
技術指標
● 配有標準的RS232和RS485通訊接口，可以進行參數配置、更改通訊波特率及奇偶校驗位。它與HART總線上的1200通訊速度無關，從而提高了整個系統的運行速度。
● 采用工業通用的模塊外殼，便于安裝及調試。
● 配有專用配置軟件，可以對CHM550智能轉換器進行參數配置，并且通過智能轉換器，可以與HART協議智能儀表進行數據通訊。
● 支持標準的MODBUS_RTU協議。
● 支持同時連接多臺HART協議智能儀表。
● 支持多種特殊HART協議智能儀表，并能自定義讀取特殊HART儀表的指令。
● 電源輸入電壓：DC 12～24V，電源的波紋不得大于200mV，電流需提供100mA。
● 外殼尺寸：長134 mm × 寬71 mm × 高43 mm。
● 工作環境溫度：-20℃ ～ +80℃。
● 相對濕度：10% ～ 80%。
TI-CHM550智能型通信轉換器技術資料：TI-CHM550智能型通信轉換器技術資料.pdf
